到手新上市的X79Lite主板,在市场上属于新品牌。现在不知道质量如何。到手的这块主板是LITE版的,说简单点就是简单实用版。

主板设计我发现有两个缺点:一是主板BIOS芯片和电容组在一起有问题不好维修。二是在板写BIOS有困难。属于主板电路规化不合理。主板其它芯片比大多数主板的芯片小,一些芯片针脚太密,如果手工维修有困难,要工作台。

二是USB3.0主板上的接口没有规范,USB2.0和USB3.0的接口一样,没区分开来。用的插座不能通用USB标准3.0接口。因为是USB2.0标准的连线,可以连USB3.0接口转换插座。主板方向是竖向的板,它的安装方式不太同和一般主板不一样。

主板测试了一下,它的优点是速度还可以,在速度上性价比很高。对新版WIN10和linux mint 20.4 驱动兼容不错。

拍的照片后附有一部分资料,有时间想收集全。只补上一点说明性的文件。现在的芯片说明都很简单,说明书上有的功能和接口没有明确表示。在线看过主板其它芯片资料。有些芯片内含51指令或其它指令没有明示和设置有关。

这些指令是设置计算机硬件结构的,可能内部含电路控制码。因为芯片是多用途的。在主板上只能按步就班的在原设计基础上应用。有的芯片是可以编程的系列没有太公开。对比以前的主板,比对以前的主板,可以看出功能是一样的。工程师一样可以轻松上手。主要是看主板相关应用电路的位置。

最后发出来的说明文件只是样章。收集要时间,而且很多资料不对大众开放,目前只能做到这样子。这些芯片可以在现在的其它的同类集成电路电路上兼容使用,实际芯片体积大小是不一样,比以前的芯片略小三分之一。

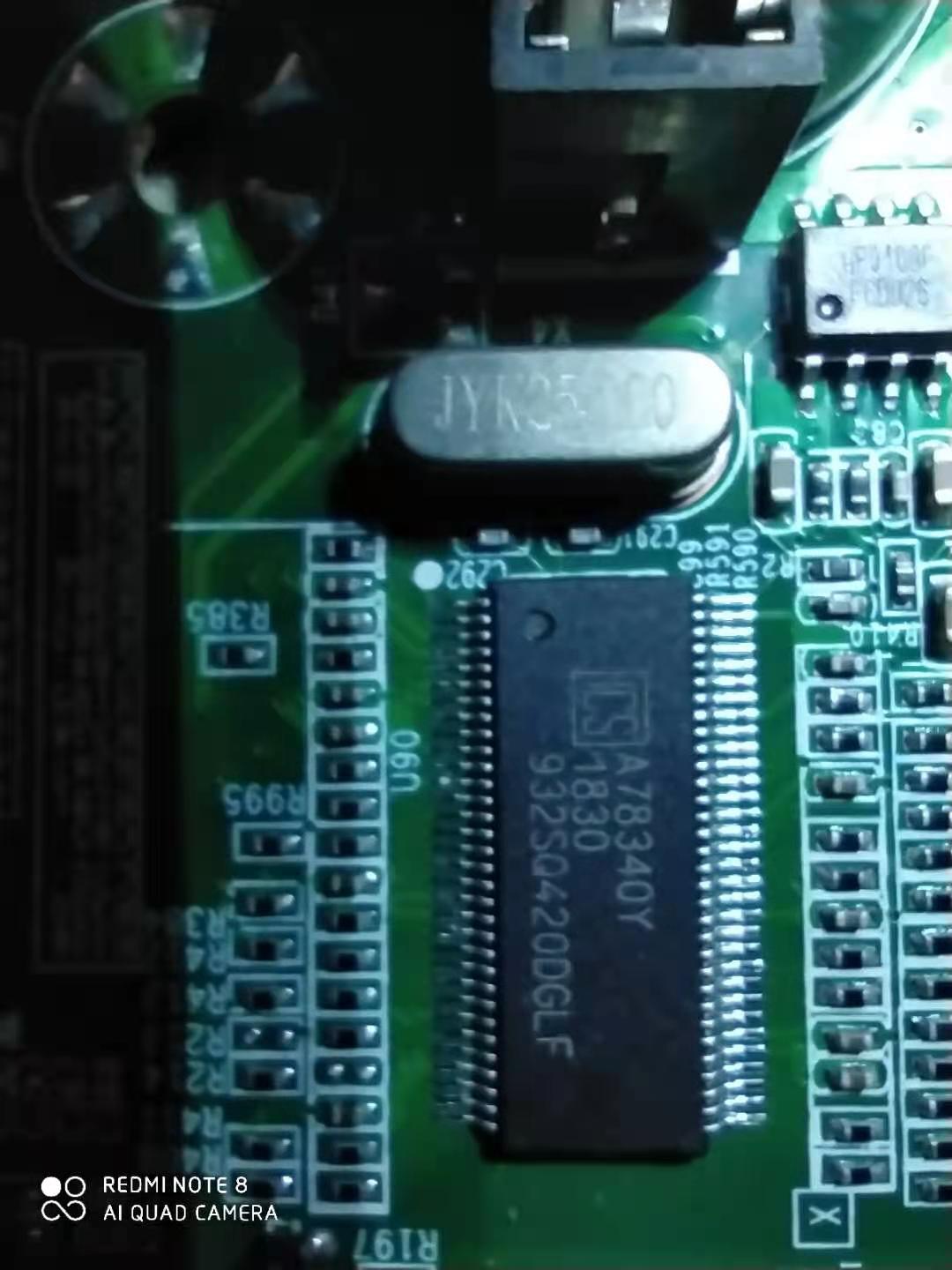

很多微型超规模芯片在电脑主板上像孤岛一样。看起来一块芯片的集成度又高了一点。晶振选择25M/秒的晶振,这在计算上是个整数。说明现在的计算机更加注重指令时钟的周期变化,不太考虑远程传输性。或现在的主板都有新的变化。

因为主晶振的选择,会有很多主板的主线不太同步。有的晶振是优在电路传输上的。这晶振的频率和串行信号的时间周期计算有关。

主板全貌图

相关资料汇集

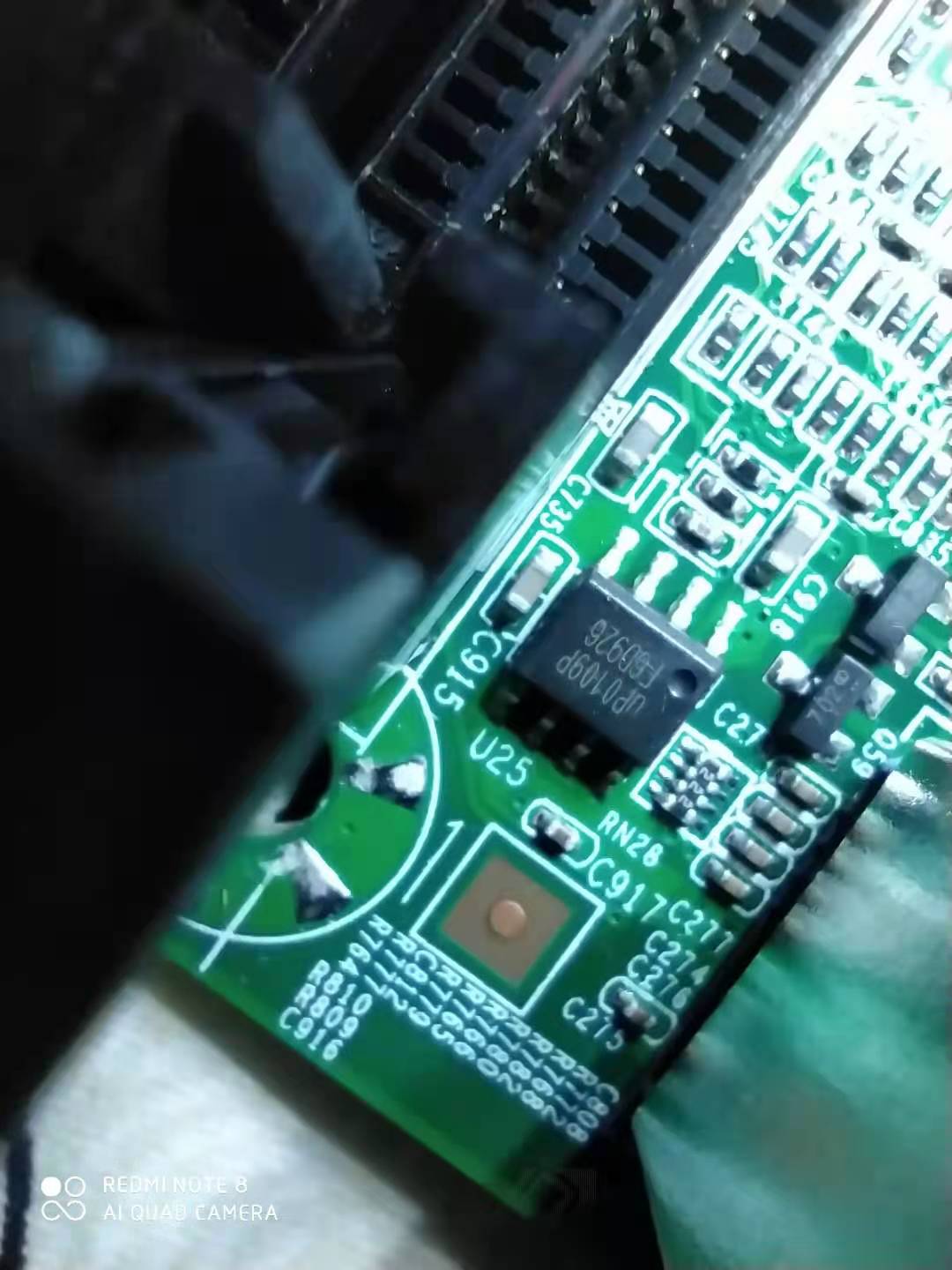

uP0109P芯片资料下载:                                        C696062_UP0109PSW8_2020-08-14.PDF

uP1542资料下载:                                                UP1542.PDF

有资料就补全......
